0.6/1kV交聯聚乙烯絕緣預分支電纜

信息來源:河南黃河線纜有限公司    發布時間:2016-03-31

一、產品簡介

        預分支電纜是在生產主干電纜時按用戶設計圖紙預制分支線的電纜,是近年來的一項新技術產品。分支線預先制造在主干電纜上,分支線截面大小和分支線長度等是根據設計要求決定。它具有供電安全可靠,絕緣性能好,施工安裝方便,配電成本低,適用范圍廣,品種規格多,安裝環境要求低,設計方便,免維護等優點,在國外已普遍使用,是普通電纜和母線槽理想的更新?lián)Q代產品。它與母線槽對比更具有抗震,防水和耐火的作用,避免了母線槽安裝,維護等繁瑣現象承蒙各有關建筑設計院,大專院校和安裝施工單位等專家的推薦指導下,經國內各類工程實際應用,一次開通成功率達100%,深受用戶一直好評。




二、產品標準

        本產品按JB/047-2002《額定電壓35KV銅芯、鋁芯塑料絕緣電力電纜》標準生產。


三、適用范圍

        本產品適用于工頻額定電壓0.6/1KV及以下配電線路做配送電能之用。


四、使用特性

        ◇工頻額定電壓UO/U為0.6/1KV
        ◇PVC絕緣電纜導體的最高允許工作溫度為70℃,XLPE絕緣電纜導體的最高允許工作溫度為90℃
        ◇短路時(最長持續時間不超過5S)PVC電纜導體的最高溫度不超過160℃,XLPE電纜導體的最高溫 度不超過250℃
        ◇電纜敷設時環境溫度應不低于0℃
        ◇電纜彎曲半徑不小于電纜外徑15倍
        ◇電纜的主干線和分支線符合相應型號規格的單芯電力電纜的要求
        ◇主干電纜無接頭、連續性好,大大減少故障點
        ◇采用工廠預制方式可大幅度減輕現場施工強度,縮短施工敷設時間
        ◇縮小敷設占用空間,可與其它管道共同敷設
        ◇分支部采用密封接頭,長期免維護、免保養

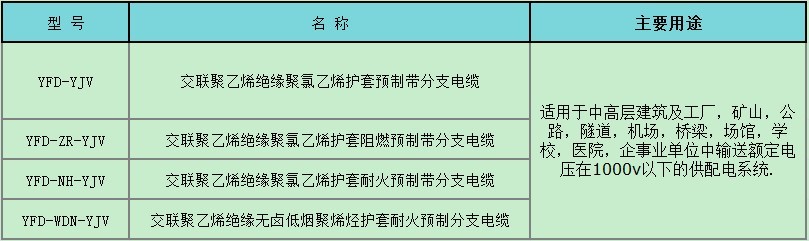

五、預制分支電纜的型號、名稱及主要用途

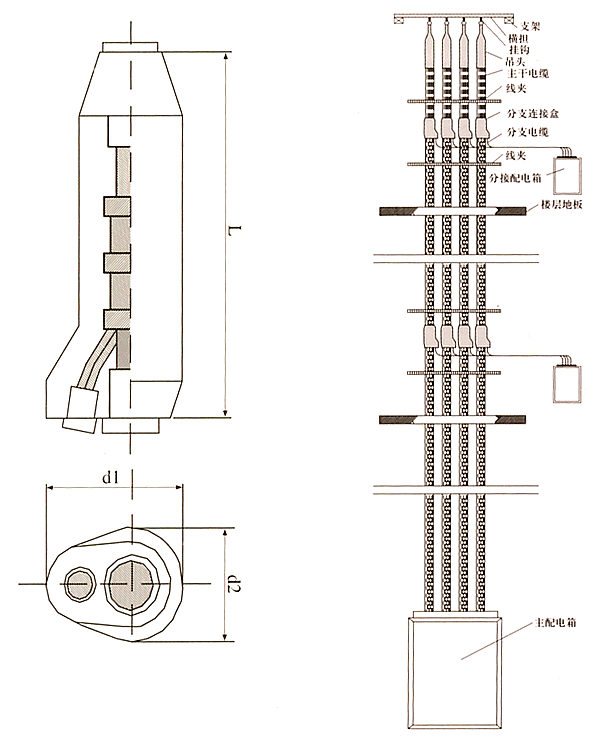

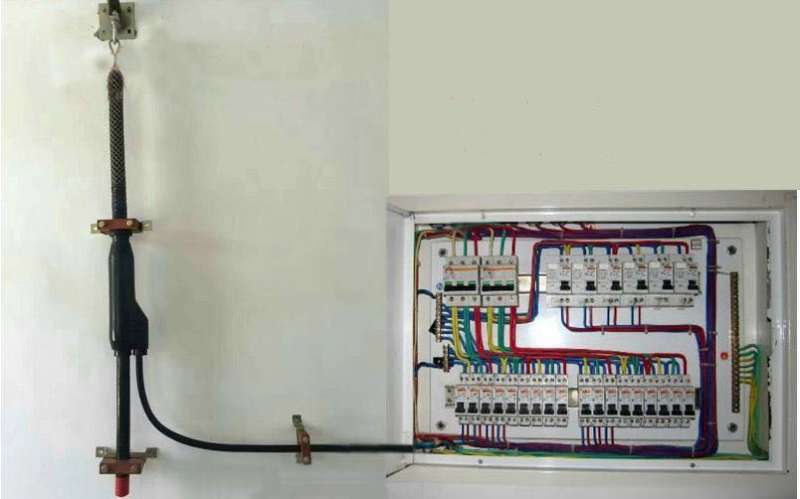

六、分支連接盒結構示意圖、安裝示意圖


七、訂貨須知

為了設計您需要的分支電纜,請?zhí)峁┫铝匈Y料:

    1、系統圖System figure 垂直主電纜和各分支電纜的長度,分支連接的布置。
    2、配電系統Distributing system 單相雙線,單相三線,3相3線,3相4線和3相5線。
    3、垂直主電纜(XLPE/PVC電纜)電纜型號、單芯或單芯擰絞型、導線尺寸、需用直通連接或不需。
    4、分支電纜(XLPE/PVC單芯電纜) 導線尺寸。
    5、敷設方法--從地面上拉起或由樓頂拉下。
    6、上端支承--用或不用電纜夾裝置或懸吊絕緣裝置。
    7、附件--夾具、托架等。
    8、電纜盤具--允許的電纜盤具尺寸和毛重。
    9、其它您認為需要的項目。


八、敷設施工方法

垂直干線的預制組裝方式分支電纜,一般應按以下要領進行敷設:

    1、將電纜盤放在放線架上(常電纜盤放在樓下,將電纜提拉上去);
    2、提升用的繩索通過卷繞機與電纜連接;
    3、開動卷繞機將電纜提升上去;
    4、提升用的電纜網套到達房頂時,將網套掛在事先準備好的吊鉤上;
    5、對中間部位進行固定;
    6、將分支線端頭與電流表或斷流器相接;
    7、進行與橫向干線或主干線的連接;


九、施工中的注意事項

預制組裝式分支電纜敷設時需注意以下事項:

    1、事先確認運送方法(車輛大小,停車場等);
    2、確認預制分支部分是否能安全過貫通孔洞;
    3、采取預防措施,防止提升過程中分支部分被貫通孔洞損傷;
    4、提升過程中不要對分支施加張力;
    5、使用提升用繩索的強度應為電纜重量的四倍以上;
    6、事先考慮避雨對策及空盤的處理方法;
    7、單芯電纜禁止使用鐵質夾具。
