一、產品簡介
計算機電纜地線芯絕緣采用具有抗氧化性能的K型B類低密度聚乙烯。聚乙烯的絕緣電阻高，耐電壓好，介電系數小和介質損耗溫度和變頻率的影響也小，不但能滿足傳輸性能的要求，而且能確保電纜的使用壽命。為了減少回路間的相互串擾和外部干擾，電纜采用屏蔽結構。電纜的屏蔽要求是根據不同場合分別采用：對絞組合屏蔽、對絞組成電纜的總屏蔽、對絞組合屏蔽后總屏蔽等方法。屏蔽材料有圓銅線，銅帶、鋁帶/塑料復合帶三種。屏蔽對與屏蔽對具有較好的絕緣性能，電纜在使用中若屏蔽對屏蔽對之間出現電位差時，不會影響信號的傳輸質量。
二、執行標準
本產品技術指標參照 IEC189 和英國 BS5308Q/320831NHN005-1997
三、適用范圍
本產品適用于額定電壓500V及以下對于防干擾性要求較高的電子計算機和自動化連接用電纜。
四、使用特性
1、產品額定電壓(U0/U):300/500V
2、長期工作溫度為70℃
3、敷設時環境溫度不低于:固定敷設-40℃,非固定敷設-15℃
4、最小彎曲半徑：無鎧裝層應小于電纜外徑的6倍，帶鎧裝層的電纜應不小于電纜外徑的12倍
5、在20℃時用直流500V電壓試驗穩定充電1min后絕緣電阻應不小于2500MΩ·Km
6、各對絞屏蔽之間以及對絞屏蔽與總屏蔽之間應不斷路
7、電纜的線芯和線芯之間以及屏蔽之間應經受50HZ，交流2000V電壓試驗5min不擊穿
五、產品結構示意圖

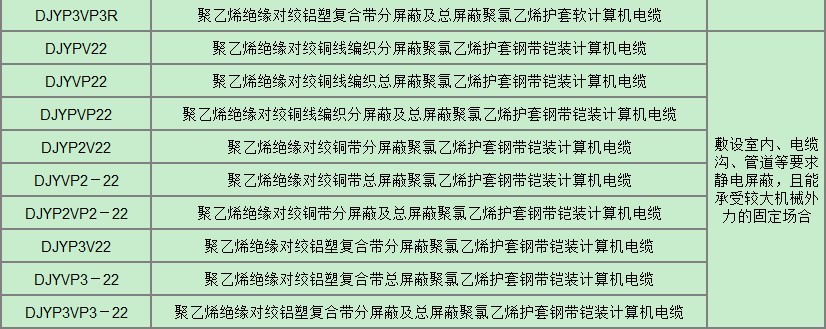

六、產品型號及說明

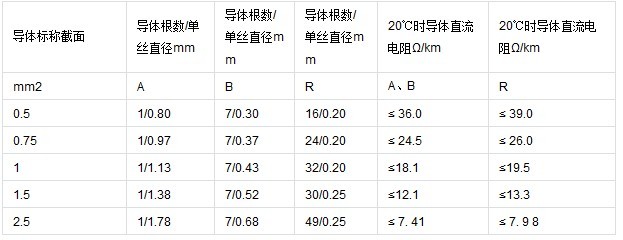

七、導體類型及電阻
